Кабели универсальные инструментальные КУПД

КУПД ТУ BY 490496942.010-2015

Описание в формате PDF: Кабели универсальные инструментальные КУПД

Кабели предназначенные для передачи сигналов в системах контроля, управления, сигнализации, связи и межприборного соединения при напряжении до 600 В переменного тока частотой 400 Гц или 1000 В постоянного тока при стационарной и нестационарной прокладке.

Токопроводящие жилы из медных проволок или из медных луженых проволок не ниже 3 класса по ГОСТ 22483-2012.

Климатическое исполнение В, категория размещения 2-5 по ГОСТ 15150-69.

Кабели могут прокладываться в помещениях, каналах, туннелях, земле (траншеях), в том числе в местах, подверженных воздействию блуждающих токов, во взрывоопасных зонах классов 0, 1, 2 при отсутствии опасных механических повреждений..

Технические характеристики:

 Максимальная температура эксплуатации

До +200 ºС – в исполнении «Т-Т»;

До +125 ºС – в исполнении «Т»;

До +70 ºС – остальные марки

Минимальная температура эксплуатации

От - 60 ºС – в исполнении «ХЛ»;

От - 50 ºС – остальные марки

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20ºС

10 МОм для кабелей с изоляцией из ПВХ (исполнение «В»);

50 МОм для кабелей с изоляцией из полимерной композиции или термопластичного эластомера (исполнение «П» или «Т»);

500 МОм для кабелей с изоляцией из сшитого полиолефина (исполнение «Пс»)

Радиус изгиба (измеряется в наружных диаметрах кабеля, D)

Не менее 3D для кабелей без брони;

Не менее 5D для кабелей в броне

Огнестойкость (для кабелей FRLS, FRHF, FRLSLTx, FRHFLTx, FR)Не менее 180 минут
Минимальная температура монтажа кабеля

Не ниже -30ºС – в исполнении «ХЛ» или «Т»;

Не ниже -15ºС – остальные марки

Возможность прокладки во взрывоопасных зонахКабели могут прокладываться во взрывоопасных зонах классов 0, 1, 2 при отсутствии опасных механических повреждений.
Жилы заземленияКабели скрученные из жил могут иметь одну жилу заземления зелено-желтого цвета (РЕ)
Применение на объектах метрополитенаКабели исполнения «нг(А)-LS», «нг(А)-FRLS», «нг(А)-HF», «нг(А)-FRHF», «нг(А)-LSLTx», «нг(А)-FRLSLTx», «нг(А)- HFLTx», «нг(А)-FRHFLTx»
Срок службы кабелей

Не менее 25 лет – для кабелей с изоляцией и оболочкой из термопластичных эластомеров;

Не менее 30 лет – для остальных

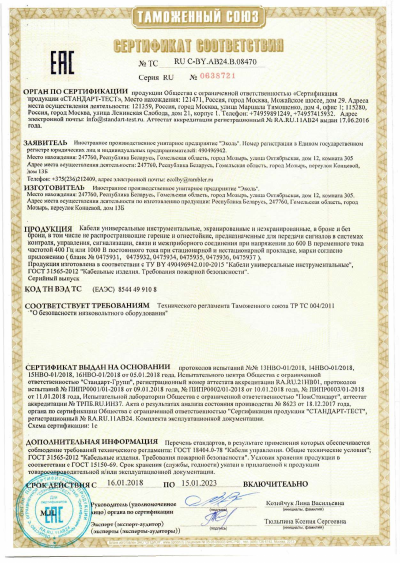

Сертификаты предприятия-изготовителя
